Высокотемпературное теплоснабжение

ГПИ труба ИЗОКОМ A PE-Xa 115°С / 1.0-1.6МПа

Технические данные

  • Нормативный документ: ГОСТ Р 56730-2015; ГОСТ Р 54468-2011
  • Назначение трубопровода: Сети теплоснабжения (отопление)
  • Режим эксплуатации, не более: 115°С, 1.0-1.6МПа
  • Диаметры напорной трубы, мм: 50 - 160
  • Материал трубопровода: РЕ-Ха (сшитый полиэтилен)
  • Технология вспенивания: Циклопентан (с-pentane)
  • Теплопроводность λ теплоизоляции, не более, Вт/(м*К): 0,025

Высокотемпературная армированная ГПИ A PE-Xa для теплосетей: до 115°С, 1,0–1,6 МПа, Ø 50–160 мм. Поставки оптом с завода ИЗОКОМ.

Типоразмеры A PE-Xa 115°С, 1.0-1.6МПа

таблица намоткитехническая документация

Типоразмерd x e, ммD x eо оболочки, ммРадиус изгиба, мМасса 1 м, кг
50/10047,7 х 3,6100 х 2,20,92,04
63/11058,5 х 4,0110 х 2,40,92,36
75/12569,5 х 4,6125 х 2,61,02,99
90/14584,0 х 6,0145 х 2,71,14,04
110/160101,0 х 6,5160 х 2,71,24,90
125/180116,0 х 6,8180 х 3,01,25,58
140/200127,0 х 7,1200 х 3,11,46,72
160/225144,0 х 7,5225 х 3,21,68,03

Спецификация

Калькулятор ведомости продукции ИЗОКОМ

Участки тепловой сети → сводная ведомость → спецификация с выгрузкой в PDF.

Пример обозначения

  • Труба ГПИ ИЗОКОМ c-pentane A PE-Xa 115˚C 1,0 МПа 110/160 (101,0х6,5)/160.
  • Труба ГПИ ИЗОКОМ c-pentane A PE-Xa 115˚C 1,0 МПа 160/225 (144,0х7,5)/225.

Назначение и применение

  • Создание новых систем отопления.
  • Реконструкция существующих систем теплоснабжения.
  • Работа при рабочем давлении 1.0-1.6МПа.
  • Эксплуатация при температурном графике 115°С-70°С.

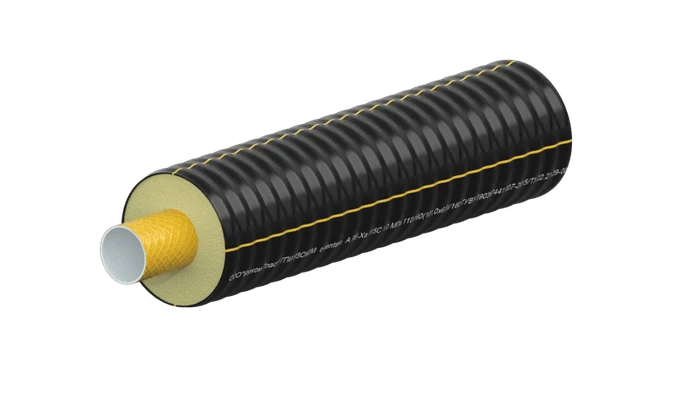

Конструктивные особенности

  • Напорная труба из сшитого полиэтилена PE-Xa.
  • Армирующий слой из кевларовой нити.
  • Теплоизоляционный слой из вспененного ППУ.
  • Защитная гофрированная оболочка черного цвета.

Типоразмеры, поставка и монтаж

  • Размерный ряд от 50/100 до 160/225 мм.
  • Поставка длинномерными отрезками по проектной документации.
  • Поставка в бухтах для сокращения количества соединений на трассе.
  • Поставка на специальных транспортировочных барабанах для больших длин.
  • Максимальная длина отрезка зависит от типоразмера, транспорта и условий доставки.

Преимущества системы

  • Гибкая конструкция упрощает трассировку и монтаж на объекте.
  • Прокладка выполняется без компенсаторов и неподвижных опор.
  • Длинномерная поставка уменьшает количество стыков.
  • Узкие траншеи помогают снижать объем земляных работ.
